Абонентский терминал GSP1720 для передачи данных и голоса

Абонентский терминал GSP1720 для передачи данных и голоса

Назначение

  • Абонентский терминал GSP-1720 предназначен для полнодуплексной передачи пакетов данных со скоростью 9.6 кбит/с и осуществление голосовой связи через спутниковый канал космического сегмента системы GlobalStar.
  • Устройство построено на основе   модемов Qualcomm-Globalstar GSP-1720 c диэлектрической антенной DRA.
  • Абонентские терминалы GSP-1720 обеспечивают двухсторонний канал связи с наземным, морским или авиационным коммуникационным оборудованием.
  • Терминалы могут использоваться в системах мониторинга, системах телеметрии, приложениях АСУТП и т.п.

Перечень услуг:

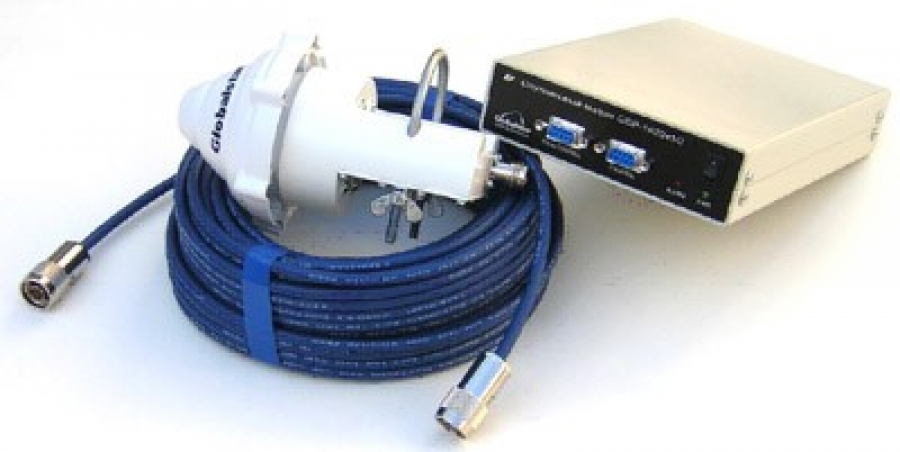

Абонентский терминал GSP-1720 состоит из двух отдельных устройств:

  • Устанавливаемый на открытом воздухе выносной антенны (ВА), представляющий собой диэлектрическую приемо-передающую антенну Сборка ВА выполнена в герметичном корпусе. В конструкции предусмотрено устройство крепления ВМ на мачте-трубе диаметром 35…50 мм, либо с магнитным креплением.
  • Устанавливаемый в помещении модуль приемопередатчика (МПП) соединяется с ВА двумя кабелями (с разъемами типа “N”), который служит для передачи сигналов прием/ передача (Tx, Rx).
  • Электропитание устройстваМПП осуществляется от внешнего источника постоянного тока напряжением +12÷32В.
  • Дополнительный разъем “RS-232” предназначен для приема SMS-сообщений и подачи АТ-команд независимо от состояния порта “Data”.

Технические характеристики:

Параметр

Значение

Диапазон рабочих частот, МГц:

- Передачи 1610,73 – 1625,49;
- Приема 2484,39 – 2499,15.

Развязка Прием/ Передача:

> 40 дБ

Средняя мощность передатчика на эквиваленте антенны при скорости приема-передачи 9.6 Кбит/с в диапазоне температур –300 С…+500 С:

+26 дБм (0.4 Вт)

Напряжение питания DC

+12…+32 В

Потребляемая мощность, Вт, не более:

20

Диапазон рабочих температур:

ВА от –50ºС (влажность от 5 до 95%) до + 55ºС (влажность от 5 до 45%)
МПП от –30ºС (влажность от 5 до 95%) до +60ºС (влажность от 5 до 35%)

Ударное воздействие:

одиночное механическое воздействие с ускорением < 15g.

Размеры МПП (макс):
ВА (макс):

144 (Ш) х 45.5 (В) х 241 (Г) мм.
173 (В) х Ø103 мм

Масса, кг: МПП:
ВА:
Упакованное изделие:

0.9
0.7
3.7



Комплект поставки:

Наименование

Обозначение

Кол.

Примечание

ВА (Антенна DRA с устройством крепления)

АТ2.032.003
N10BGDPD7

1

Базовый к-т

МПП GSP-1720 (радиомодем GSP-1720 MFG S/N)

АТ2.032.002
NK1J71407A

1

Базовый к-т

Техническое описание и инструкция по эксплуатации

АТ2.032.001ТО

1

Базовый к-т

Паспорт

АТ2.032.001ПС

1

Базовый к-т

Упаковка



1

Базовый к-т
